ZVIEW 28"

Brillenloses 3D Display für grenzenlose Raumtiefe

„Ein echter Quantensprung für die Darstellung von 3D-Daten“

3D-Darstellung im 1:1 Maßstab
ZVIEW als Fenster in die „Realität“

Steigerung
der
Aufmerksamkeit

natürliche Steuerung der Ansicht mit der bloßen Kopfposition

effizienterer Expertenaustausch
schnelleres Verständnis

realistischere Materialoberflächen-wiedergabe für bessere Designentscheidungen

komplexe Formen räumlich verstehen:
Moleküle, Point-Clouds, 3D Ultraschall, Mikro-Strukturen

stereoskopische Echtzeit-Anzeige von 3D Daten:
CAD/CAE - Simulation - BIM - DICOM

Alternative zu VR-Brillen -
VR Probleme: Hygiene, Schwindelgefühl, Gesprächsabbruch

Auto-Stereoskopie meets Eye-Tracking

Next Generation AS3D Display Technologie

Die neuste Form der autostereoskopischen Darstellung sprengt alle Grenzen – und das im wörtlichen Sinn. ZVIEW verfügt im Gegensatz zu ZBOX über einen unbegrenzten 3D Raum und zaubert Jedem, der es zum ersten Mal benutzt ein fasziniertes Lächeln ins Gesicht. Das State-of-the-Art Eye-Tracking, die Stereo 3D Formatkompatibilität sowie die Barrierefreiheit und der vollständige Entfall von Rüstzeiten machen das System zum wahren Game Changer, wenn es um die Anzeige vorhandener 3D Daten geht.

Mit dem ZVIEW werden bestehende 3D Modelle und Projekte auf einfachste Weise dargestellt und ganz ohne VR-Brille räumlich erlebt. Geometrisch komplexe Situationen werden auf den ersten Blick so erfasst, als wäre das Modell physisch vorhanden.

Der Nutzer kann mit ZVIEW als Fenster in die virtuelle Welt die tatsächliche Größe gezeigter Modelle wahrnehmen. Design- und Entscheidungsprozesse werden schon in frühen Entwicklungsphasen durch mehr Transparenz, immersive Darstellung und tieferes Verständnis vereinfacht.

Auch die ästhetische Wirkungsweise von Oberflächen und Formen kann über die dreidimensionale Ansicht naturgetreu transportiert werden, sodass virtuelle Prototypen den späteren Originalen vollständig gleichen. Das beschleunigt nicht nur Entscheidungen und vermeidet Kosten, sondern wird auch deine Kunden als Präsentationsform nachhaltig beeindrucken – und das völlig barrierefrei.

Features

3d-icon_Eye

AS3D Eye-Tracking Display

2 Ansichten, 1 dynamische Betrachtungszone. Mehrschichtiger Lentikular-Verbundaufbau. Betrachtungsabstand 60-120cm

4k

QFHD Auflösung

Wir verwenden ausschließlich 4K Panel mit 3840×2160 Pixel. Die 3D Auflösung beträgt HD pro Auge.

S3D

S3D Kompatibel

Unser ZVIEW Display ist Stereo 3D kompatibel und unterstützt das SideBySide und das Horizontal Interlaced 3D-Input Format.

Plug_n_Play

Plug 'n Play

Jedes ZVIEW System wird auf Wunsch anschlussfertig geliefert. inkl. WIN 10 Pro PC und 3D Player Software.

Stereoscopic Player Icon

Stereoscopic Player

Spielt AS3D Videos und Bilder in unterschiedlichen Formaten und Codecs ab. Autostart und Playlist Funktionalität.

3D Software Support

kompatibel mit über 50 CAD Programmen und Applikationen.
Kompatibilitätsliste

Produkt Varianten

CLASSIC
CUSTOM
DEVELOPMENT
CLASSIC
CUSTOM
DEVELOPMENT

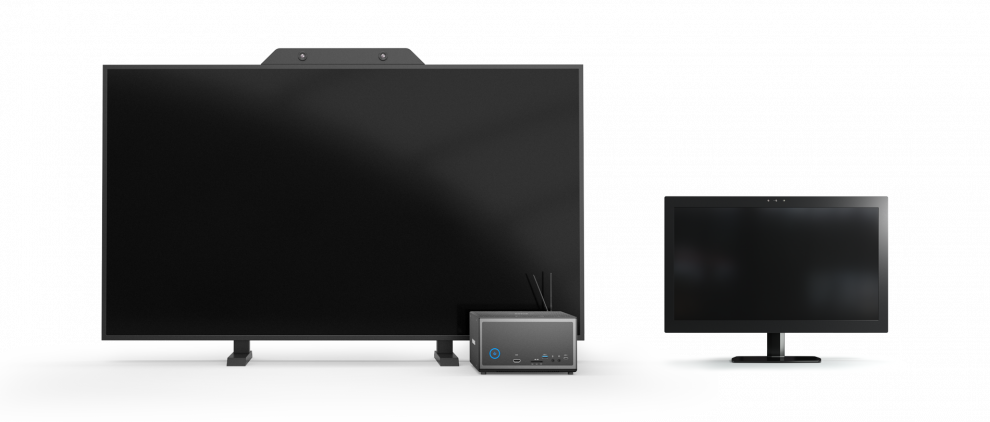

ZVIEW 28"

SingleView 28″ Display mit 3D Kamera Modul und Eye-Tracking Software.
In Schwarz oder Weiß.

3D Display System ZVIEW-28

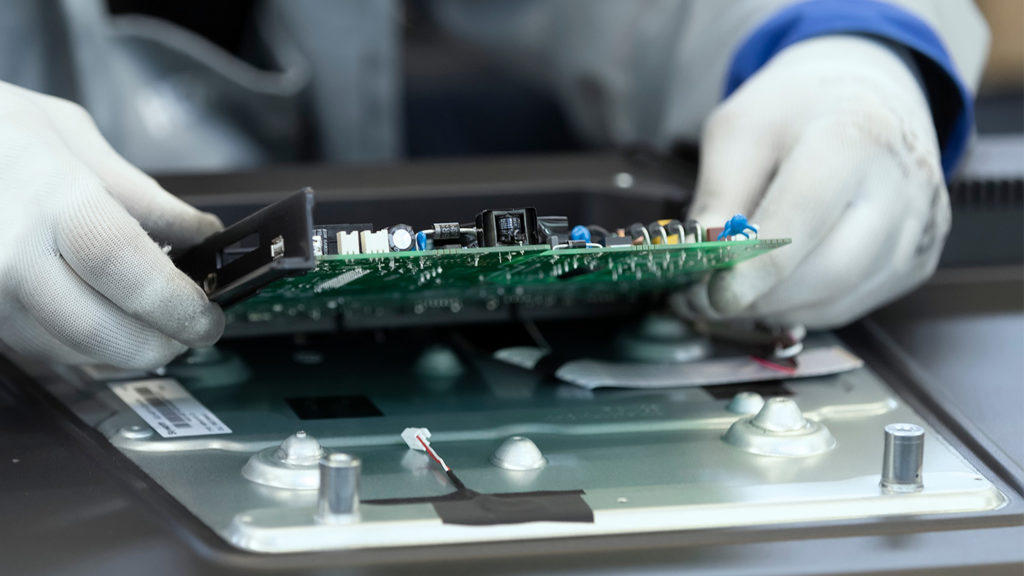

Custom Sizes

Kundenspezifische brillenfreie 3D-Display-Entwicklung basierend auf bestehenden
LCD-Display-Panel Größen. Dein Display, Dein Design, Dein Branding! Sprich uns an!

ZVIEW Custom Size

Custom Development

Du möchtest die SingleView Eye-Tracking Technologie in eines deiner Produkte integrieren?
Ob Fahrer-Informations-Display oder Flugzeugsitz, sprich uns an!

ZVIEW Development

ZVIEW: SingleView AS3D Display

Die Magie der grenzenlosen Raumtiefe

Eye Tracking system
Eye Tracking Technology

3D Displays, die ohne die Verwendung von Brillen oder anderen Hilfsmitteln auskommen, werden als Auto-stereoskopische 3D (AS3D) Displays bezeichnet.  SingleView AS3D Displays verfügen ebenso wie MultiView AS3D Displays über eine Lentikular-Optik, jedoch werden aufgrund des integrierten Eye-Trackings, welches die Augenposition des Nutzers erfasst, nur noch 2 anstatt 5-9 perspektivische Ansichten eines Contents benötigt. Aufgrund dessen ist das ZVIEW Display kompatibel mit existierenden Stereo Inhalten und Applikationen. Dies eröffnet eine Vielzahl von Anwendungsgebieten, in denen schon heute alles virtuell und in 3D geschieht.

Linkes und rechtes Teilbild werden über die Positionserfassung der Augen des Betrachters permanent und latenzfrei so auf dem Display ausgerichtet, das jedes Auge immer nur das für sich bestimmte Teilbild sieht.

Das Ergebnis dieses zukunftsweisenden Verfahrens sind extrem plastische und in ihrer Ausdehnung „vor“ und „hinter“ dem Display räumlich unbeschränkte 3D Darstellungen, die barrierefrei und unmittelbar wahrgenommen werden können.

Eye Tracking system
Eye Tracking Technology

ZVIEW: Grenzenloses 3D

Funktion und Verwendung

Die Kameras des ZVIEW Displays erfassen den Bereich vor dem Display, in welchem sich der Betrachter frei bewegen kann. Weitere Betrachter, die ebenfalls im Erkennungsbereich der Kameras stehen, werden solange nicht erfasst wie der erste Betrachter kontinuierlich auf das Display schaut. Die Tiefendarstellung innerhalb des Displays ist unbegrenzt, vor dem Display liegt die Grenze auf der Nasenspitze des Nutzers.

ZVIEW ist eine Plug & Play Lösung, welche vergleichbar mit einem Beamer an Ihre Workstation oder Ihren PC mit Stereo Inhalten angeschlossen werden kann. Für Präsentationen oder CAD Arbeiten empfiehlt es sich, ZVIEW als zweites Display zu verwenden; für Video-Playback oder CMS-gesteuerte Systeme kann das ZVIEW auch als Einzeldisplay verwendet werden.

ZVIEW 28 Cad

Häufig gestellte Fragen

Wieviel Personen können gleichzeitig 3D sehen?

Das ZVIEW-28″ ist ein Eye-Tracking basiertes autostereoskopisches 3D-Display und ist daher nur für eine Person geeignet.

Wie groß ist der Eye-Tracking Bereich?

Der Tracking-Bereich des ZVIEW-28″ liegt bei ca. 50° horizontal und reicht von min. 60cm – max. 130cm vor dem Display. Der optimale Tracking Bereich liegt bei 85-110cm.

Ich habe CAD Daten und möchte diese interaktiv präsentieren/darstellen. Welche Möglichkeiten gibt es?

CAD Daten können mittels ZLink live auf unserem ZVIEW-28″ Display angezeigt und gleichzeitig weiter in deinem CAD Program bearbeitet werden. Schau dir unser ZLink Benutzerhandbuch für eine Übersicht der ZLink unterstützen Programme (Seite 2 – Inhaltsverzeichnis) an.

Mit unserem MODELVIEWER kannst du deine CAD Daten ebenfalls auf dem ZVIEW-28″ präsentieren. Hierfür musst du deine CAD Daten entweder in das FBX oder das OBJ Format konvertieren und dann mittels Unity für den MODELVIEWER exportieren. Schau dir dazu unsere Videotutorials an.

Wie erziele ich den besten 3D Effekt?

Die besten 3D Effekte werden durch eine schwebende Platzierung eines virtuellen Gegenstandes mittig im Bildschirm sowie durch einen gut strukturierten Hintergrund erzielt.

Wir beantworten weitere Fragen gerne!

Unverbindliche Beratung unter +49 (0)40 571 996 47
